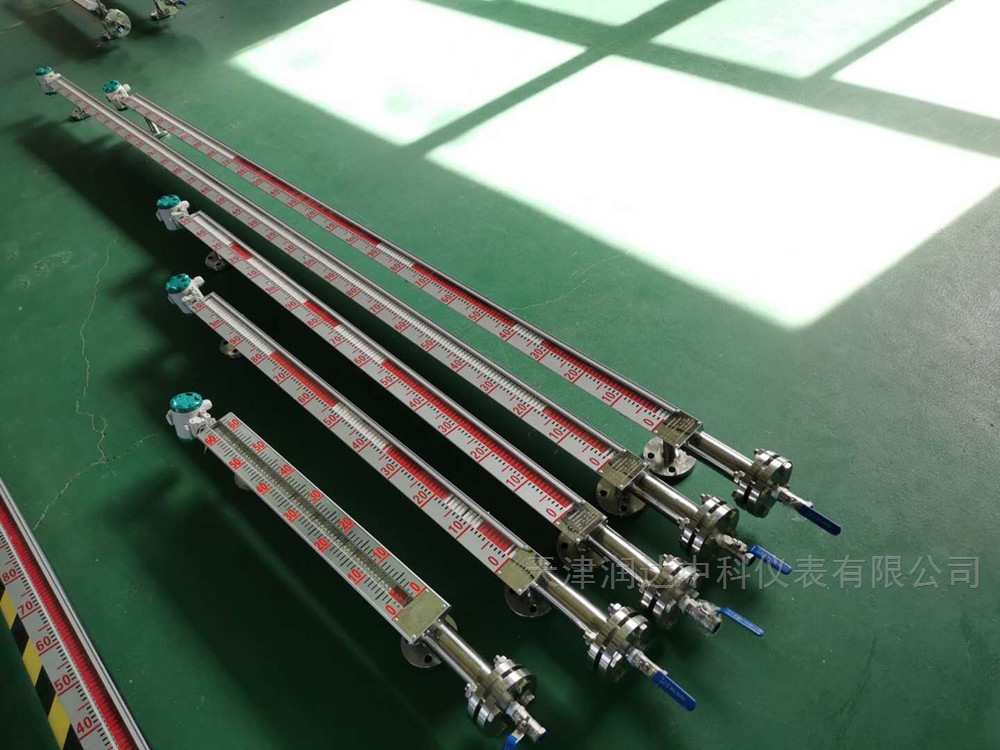

磁性液位計是基于磁性耦合原理設計的液位測量儀表，憑借直觀顯示、穩定可靠、維護便捷等優勢，廣泛應用于石油、化工、食品、水處理等工業領域，可測量各種液體介質的液位（部分型號可測界位）。以下是結構清晰、內容專業的磁性液位計技術資料，涵蓋核心結構、工作原理、產品分類、技術參數、安裝維護等，可直接用于技術文檔或培訓材料：
一、核心結構
磁性液位計主要由測量主體、磁性浮子、顯示組件及可選配件四部分組成，各部件協同實現液位精準測量：
測量主體：通常為密封的金屬導管（主導管），與儲罐連通，內部充裝被測介質。導管材質根據介質特性選用 304 不銹鋼、316L 不銹鋼、PTFE 內襯碳鋼等，耐壓耐溫性能適配不同工況。
磁性浮子：內置*久磁鋼，漂浮于導管內的介質表面，隨液位變化同步升降。浮子材質需與介質兼容，密度需小于被測介質（通常要求介質密度＞0.5g/cm3），特殊工況可定制高密度或耐腐蝕浮子。
顯示組件
就地顯示：主導管外側安裝翻板顯示面板，面板內裝有可翻轉的雙色磁性翻片（常用紅、白兩色，紅表示有液，白表示無液），浮子的磁鋼通過磁性耦合帶動翻片翻轉，實現液位直觀顯示。
輔助顯示：部分型號配備標尺刻度，精準標注液位高度；高溫、高沖擊場景可選用金屬翻片替代塑料翻片，提升耐用性。
可選配件：根據需求加裝磁性開關（實現高低液位報警）、遠傳變送器（輸出 4 - 20mA 電流信號或 RS485 通訊信號）、加熱夾套（適配易結晶介質）、防爆外殼（適配易燃易爆場景）等。
二、工作原理
測量主體的主導管與被測儲罐通過法蘭或其他接口連通，導管內的液位與儲罐內液位保持一致（連通器原理）。
磁性浮子漂浮在導管內的介質液面上，液位變化時，浮子隨液面同步上下移動。
浮子內置的*久磁鋼產生磁場，磁場穿透主導管管壁，與外側顯示面板上的磁性翻片形成耦合作用。
當浮子上升或下降時，磁場方向改變，帶動對應位置的翻片翻轉，實現液位的實時、可視化顯示。若加裝遠傳組件，浮子的磁場變化會被變送器捕捉，轉化為標準電信號傳輸至控制系統，實現遠程監控。
